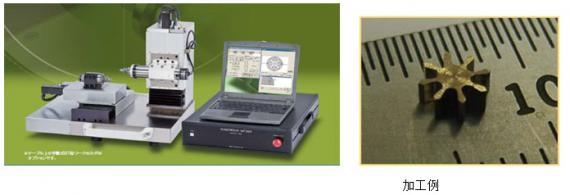

OSK12NN5R 超小型超精密フライス盤

超小型超精密フライス盤
Application

    • 桌面尺寸超小型NC数控铣床
    • 可将40 x 40 x 25mm以下的材料(从不锈钢、钛等金属材料到树脂)复合切削加工(车削,平面切割,钻孔等)到微米精度

Features

    • 在维持加工精度的同时使尺寸大幅缩小
    • 可使用柄形φ6(附加选项主轴φ4)以下的小口径工具
    • 卧式铣床结构,加工中不易受切削粉末影响
    • 另付费选项中可装配byte钮作为旋钮盘使用,性价比高
    • 通过一般G代码进行控制
    • 高效节能(AC100V,100W)

Effect

    • 主轴转速高,最适合φ1mm以下的小径加工
    • 可设置在办公室内,可供设计者自行进行高端设计开发,无需担心情报泄露
    • 机械本体体积小,不发生过热、振动噪音等问题,装配时无需附带作业(防振台、恒温室、防音壁等)

Specification
    尺寸   430 x 470 x 420 mm
    重量   40kg
    XYZ表   X:52mm/Y:52mm/Z:32mm
    吸盘形式   JBS4002 5TP + 集约型吸盘
    主轴 最大转速 20,000转/min
      锥孔 JBS4001 7/24锥度
    XYZ 轴表 最小填充 0.0001mm
      最大填充速度 600mm/min
      导轨面 重叠面 + 交叉滚子导轨
      进料螺杆 P0.2 精密滑动螺杆
    控制盒 尺寸 370 x 450 x 155 mm
      重量 12kg
    软件 NC型 PC NC
      Code系统 G-code
      消耗电力 AC100V, 70W

    另付费选项
    油雾填充装置

    • 另付费附加选项种类齐全,可组装符合自己预算的机器
    • 可应客户需求特别订做,同时承接工具材料模具的设计制作
