OSK05NS101 回转卡盘

回转卡盘
Application

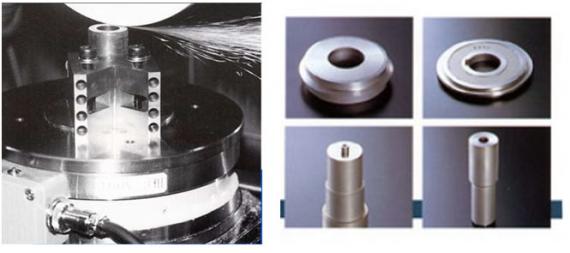

    通过旋转机械部件可以进行磨削加工,与正弦杆式卡盘组合之后可作为回转磨削盘使用
Features

    • 需要成形磨削与平面磨削的情况下可在5分钟内改装成旋转磨削盘
    • 采用DD马达,小型、高扭矩,高信赖度

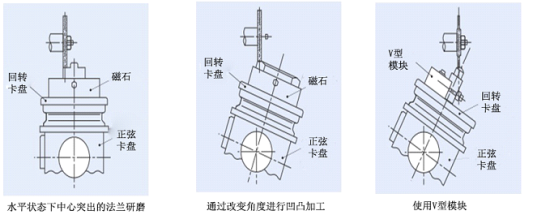

    • 与正弦杆式卡盘并用可进行中凸、中凹加工


Effect

    • 成本优势
    • 小型、集成度高、操作效率高
    • 拆卸方便

Specification
    回转卡盘
        大小 卡盘本身 φ180X75H
    安装磁铁后 φ180x118H
        重量 卡盘本身 10.0kg
    安装磁铁后 14.6kg
        额定扭矩 0.6N・m(6・12kgfcm)
        每分钟旋转次数 400min
        电源 三组AC  200~220V
        电流 0.6A
        附件
        磁铁 φ125x43H  4.0kg
        V嵌入部件 φ10~φ35
    •本机器是为干式和湿式磨削而开发的产品。湿式磨削的情况下,可以在流动的加工用液体中使用。但不能浸泡在液体中使用
    •本机器的电源为3相200伏,请在安装卡盘时尽量向逆时针旋转方向安装
    •安装时,请根据本机器所配备的磁铁盘来进行固定安装
    •在进行本机器的外部冷却和风尘防护时,推荐使用配套的吹净器
    •本机器的标准型号是针对通常磨削作业时的需要而设计的,但是不能保证完全满足您的机能和安全上的需要
    详细内容请垂询本公司
