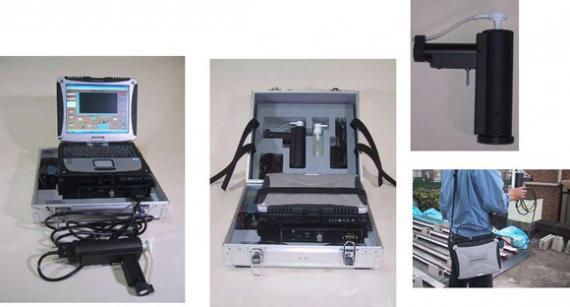

OSK29TT101 Ультразвуковое устройство по измерению длины болта

Ультразвуковое устройство по измерению длины болта
Ультразвуковое устройство по измерению длины болта
Application
    Неразрушающее устройство для проверки болтов, крупных фиксирующих анкерных болтов или неизвестной длины скрытой стали, а также для усиления тоннелей и уклонов
    • Укрепление стен во время рытья тоннелей
    • Укрепление стен во время рытья подземных пещер
    • Укрепление наклонов (диагональных)(Предотвращение скольжения во время землетрясений или шквальных ветров)
    • Сооружение обыкновенных тоннелей, способных выдержать землетрясение (Арка из стальных листов)
    • Укрепление побережья залива для повышения сейсмической устойчивости
    • Проверка формы анкерного болта для исправления структуры после того, как строительство было завершено
    • Проверка хрупкости невидимой стали (находящейся внутри) по прошествию времени
    • Проверка прорыва укрепленных листов стали
Features

    • Область применения/цель: измерение длины
    • Сложность управления: даже новичок может управлять данным прибором
    • Измерительная способность : возможны измерения более 6 м (Общие ультразвуковой детектор 3-4m максимум)
    • Измерительная способность (важно) : полирование кромки болта необязательно (0 мин/болт)
    • Отчет о измерениях : программное обеспечение для JH

Effect

    • Оснащен функцией, которая может покрывать эко-желе, простые операции звуковых проб с 3 действиями, крупный дисплей LCD, простые операционные кнопки и функция помощи
    • Это не требует каких-либо специализированных знаний
    • Может сохранять большой объем данных
    • Это обладает программным обеспечением, обеспечивающим пользователями воспроизведение на отдельном ПК. Возможно использование с остальными электронными файлами

Specification
    Модель  UBS-5KR Защитный колпачок осциллятора  UBC-20Диаметр кабеля звукового щупа 20Φ
    Керамический осциллятор  Диаметр 20mm, 5МГц резонанс Внешние размеры  Д147 × В188 × Г45
    Переключатель  Ультразвуковые волны, замораживание волн Вес  500г Эко-желе
    Эко-желе   Поместите внутри контейнер с насосом 100г  Sounding probe cable  (МодельUBL-3M) Длина кабеля - 3м

    Модель UBM-1003
    Метод измерений   Эко-тип ультразвукового импульса 1-й базовый угол
    Пульс трансмиссии   Волны с изменяющимся импульсом
    Время трансмиссии   Ошибка)(0.05 мС, Короткие, Средние, Длинные (выбрать)
    Выход трансмисии Низкий, Средний, Высокий (Выбрать). Обычные измерения проходят в среднем диапазоне
    Период трансмисии   (Ошибка) 10.0 мС
    Диапазон измерения длины   0.1м 6.00 м
    Точность измерений   ±1Размеры резки стопорных болтов)
    Метод измерений   (Ошибка) Ручной. Длина автоматического/ручного дисплея
    Установки скорости звука   (Ошибка) 5700/S, 4000600010м
    Чувствительность (Ошибка)2.0, Диапазон регулировки уровня 04.0
    Изображение волн боковой оси   (Ошибка) Старт 0м, Стоп 4.0м 9м замена
    Уровень батарейки Уровень батареек основного корпуса будет указан на дисплее
    Если возникает какой-либо перепад напряжения, лампа будет мигать
    Оставшийся уровень батареек будет показан на дисплее
    Дата измерений   Автоматические установки календаря ПК
    Операции измерений Установки/Замораживание измерений/Сохранение/Чтение/Остановка измерений
    Устройство для отображения и записывания PC Panasonic, CF-18AC1AX
    Записываемые данные  10GB Bolts,  approx. 180.000 pcs
    Карточка памяти - 32МБ, 6000 изображений
    Подача электроэнергии Основной корпус Встроенные батарейки 12В приблизительно. 5ч, 100В
    Дисплей Встроенные батарейки Примерно. 6H), 100В
    Внешние размеры Приблизительно 275×240×115 основной корпус + дисплей
    Вес Приблизительно 4.7 Кг основной корпус + дисплей)
    Сумка для переноса Алюминиевая коробка, Вес приблизительно 2.0 Кг
OSK29TT101 Ультразвуковое устройство по измерению длины болта
